動靜脈廔管流量檢測雷達系統說明

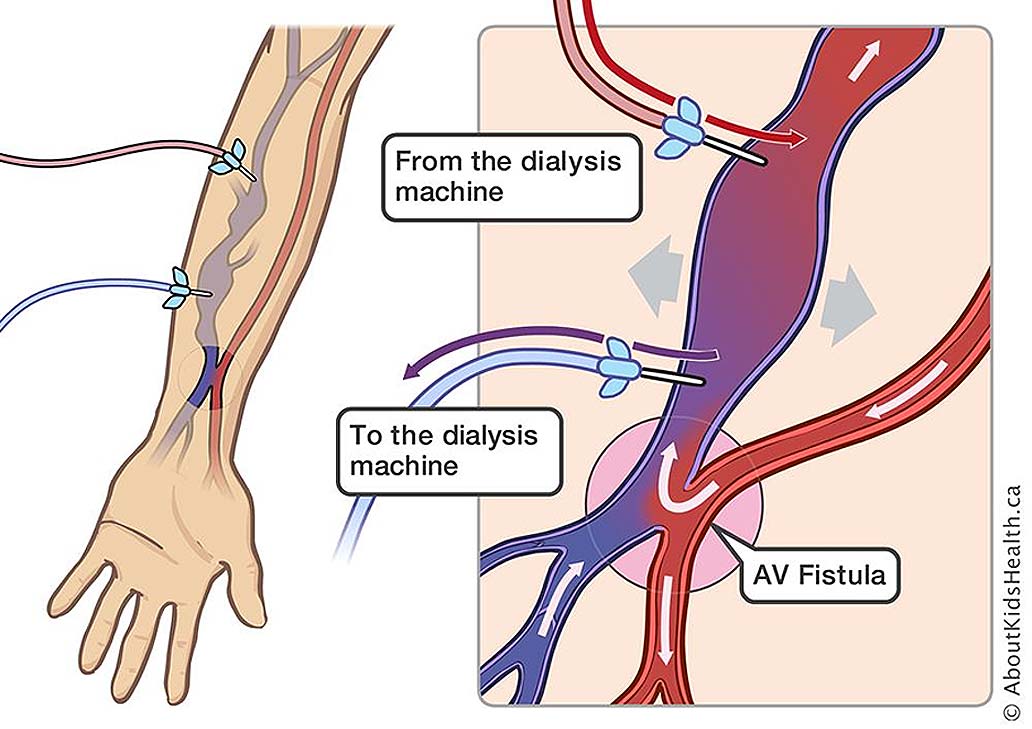

動-靜脈廔管(AVF)

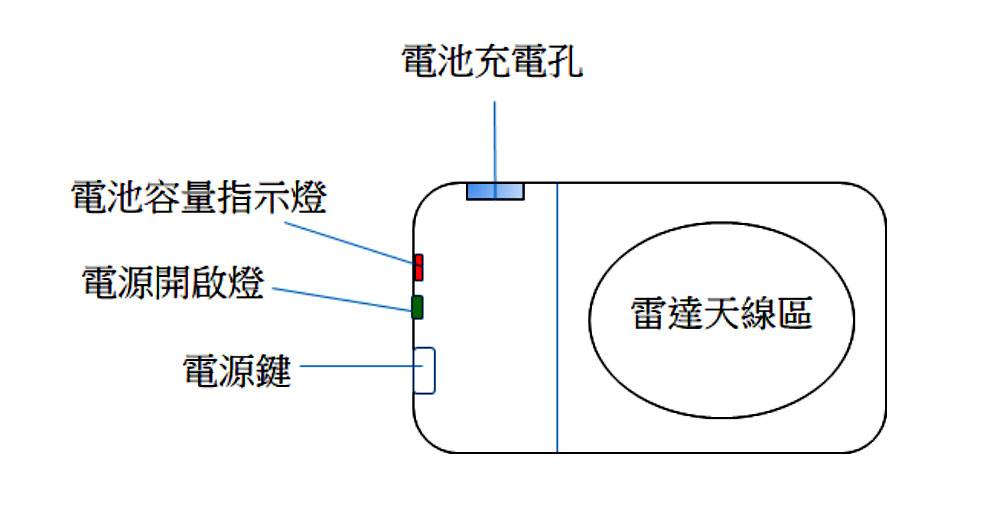

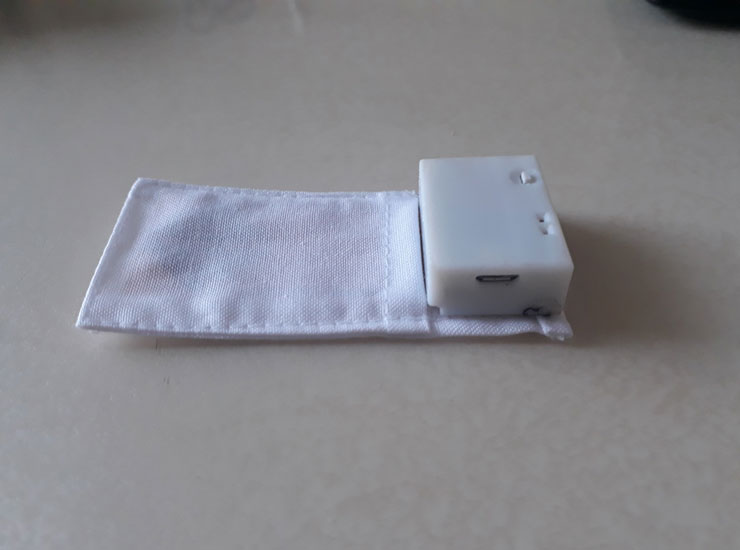

雷達感測器外觀

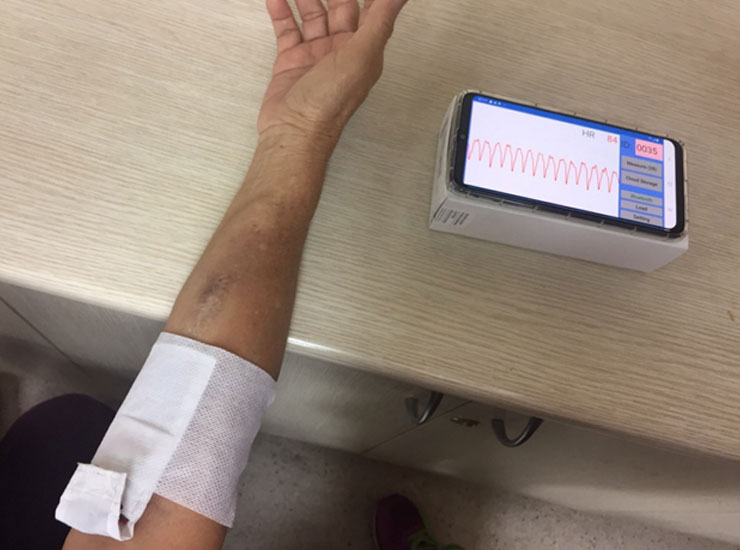

洗腎病人AVF流量檢測系統實測
超寬頻雷達廔管狹窄偵測貼片
簡易使用手冊
1產品原理

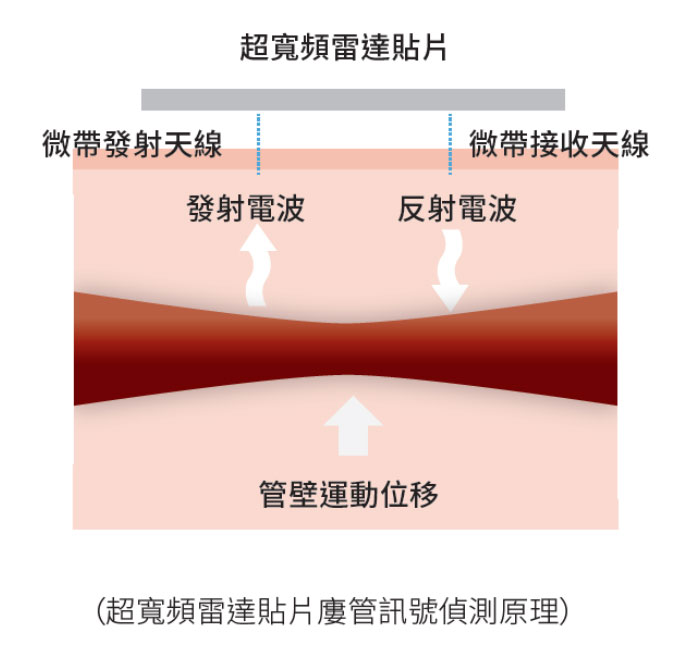

超寬頻雷達廔管狹窄偵測貼片以極微弱且短暫之電波脈衝經過微帶天線發射，當發射電波脈衝傳送至待測手臂的廔管通路位置，因血壓變化產生的管壁運動位移引起都普勒效應，造成反射電波與發射電波之頻率差異，當反射電磁波脈衝由接收電路處理後， 即可還原成為廔管訊號。讓病人可以在家中自行擷取廔管訊號，並且即時上傳檢測數據至雲端快速精準分析與回報檢測結果。
2產品原理
外面以柔軟天線阻抗匹配隔離布套包覆，測試時以醫用膠帶黏貼在病人皮膚上，黏貼時不需加壓。
3使用操作
1. 將待測手臂平放於桌面。
2. 將貼片以醫用膠帶黏貼於醫師指定之廔管位置，並打開超寬頻雷達廔管狹窄偵測貼片電源開關。
3. 打開手機 APP 自動與貼片藍牙模組連線，藍牙連線成功將出現綠色燈號【第一次使用時，貼片與手機藍牙須進行配對；如果藍牙沒有連線成功出現紅色燈號，請按下藍牙鍵開關進行重新配對連線】。

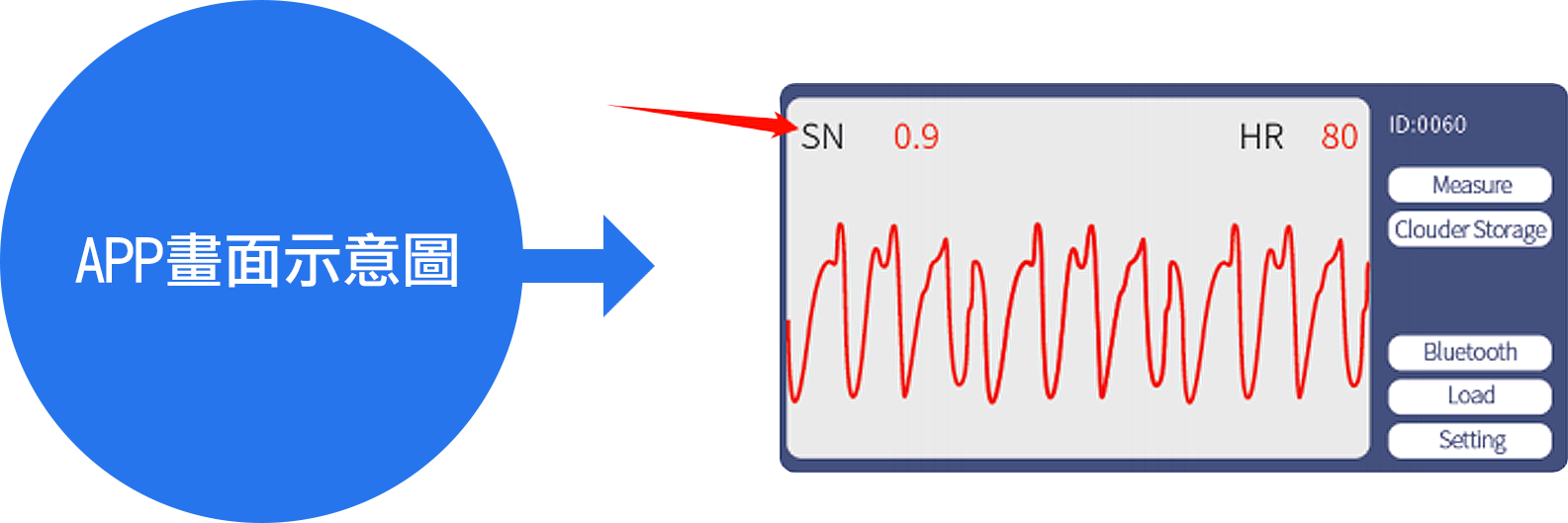

4. 連線成功後，APP 畫面出現廔管訊號，等待 5 秒後監視訊號品質 SN值是否穩定維持>0.9 以上，此時按下 Measure 鍵即開始一分鐘量測。
5. 待量測一分鐘後，APP 即完成量測並將數據傳送至PC進行判讀。
4判讀依據
一分鐘廔管脈波量測完成，透過 APP 並將資料數據上傳PC後，將其所量測之頻譜圖以 AI 智能技術予以分類並判讀廔管流量為正常或異常，如經運算技術比對發現頻譜異常比例偏高，即提醒廔管發生異常的可能性並建議立即回診至醫院進行更詳細之檢驗。
